پِچڈ ٹائل روف ماؤنٹنگ سسٹم

پِچڈ ٹائل روف ماؤنٹنگ سسٹم

پِچڈ ٹائل روف ماؤنٹنگ سسٹم - ٹائلوں کی چھتوں پر قابل اعتماد سولر پینل کی تنصیب کے لیے لانگ سن گرین کا انجنیئر۔ پِچڈ ٹائل روف ماؤنٹنگ سسٹم مٹی، کنکریٹ، اور سلیٹ ٹائلوں کو ورسٹائل، پائیدار ہارڈ ویئر کے ساتھ ایڈجسٹ کرتا ہے۔ پِچڈ ٹائل روف ماؤنٹنگ سسٹم طویل مدتی استحکام کو یقینی بناتے ہوئے پیچیدہ چھت پر چڑھنے کو آسان بناتا ہے۔

مزید تفصیلات برائے مہربانی رابطہ کریں۔امبرپرamber@longsungreen.com

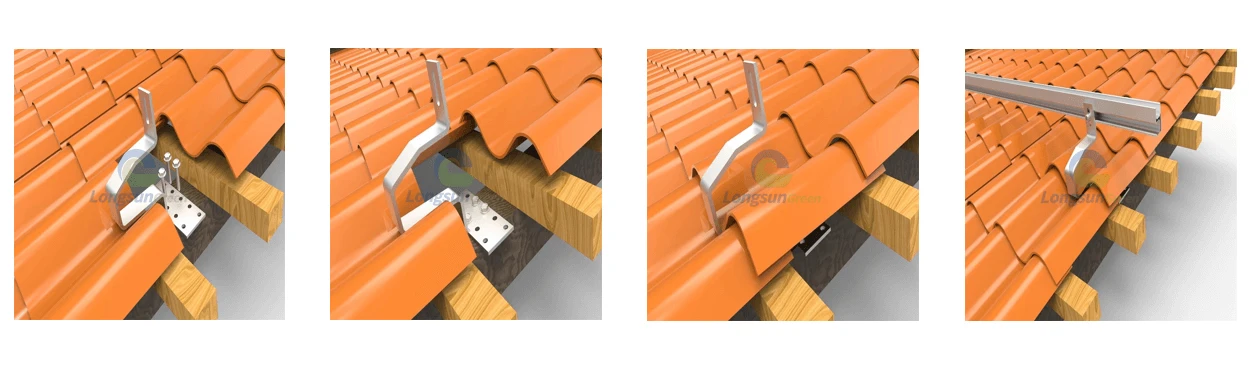

مرحلہ 1: تلاش کریں اور تیار کریں۔
ٹائلوں کے نیچے رافٹر/پرلن پوزیشنز کی شناخت کریں۔ نشان زدہ تنصیب کے مقامات پر ٹائلیں ہٹائیں یا آہستہ سے اٹھا لیں۔

مرحلہ 2: روف ہکس انسٹال کریں۔
لکڑی کے پیچ کا استعمال کرتے ہوئے سٹینلیس سٹیل کے ہکس کو براہ راست رافٹرز یا purlins میں محفوظ کریں۔ سایڈست اونچائی کے اختیارات مختلف بیٹن اونچائیوں میں سیدھ کی اجازت دیتے ہیں۔

مرحلہ 3: ٹائلیں تبدیل کریں۔
متبادل ٹائلیں رکھیں (اگر استعمال کر رہے ہوں) یا اصل ٹائلوں کو ہکس پر دوبارہ انسٹال کریں۔ ہکس ارد گرد کے ٹائلوں کو نقصان پہنچائے بغیر ٹائل کے خلاء سے باہر نکلتے ہیں۔

مرحلہ 4: بڑھتے ہوئے ریلوں کو جوڑیں۔
بولٹ اسمبلیوں کا استعمال کرتے ہوئے ایلومینیم ریلوں کو ہکس سے جوڑیں۔ ریل اسپلائسز مسلسل رنز کے لیے متعدد ریلوں میں شامل ہوتے ہیں۔

مرحلہ 5: سولر پینلز انسٹال کریں۔
پینلز کو ریلوں پر رکھیں۔ قطار کے سروں پر پینلز اور اینڈ کلیمپس کے درمیان درمیانی کلیمپ کے ساتھ محفوظ کریں۔

مرحلہ 6: گراؤنڈنگ اور فائنل چیک
گراؤنڈ لگز کو ریلوں سے جوڑیں۔ تمام بولٹ کو مخصوص ٹارک پر سخت کریں۔ تصدیق کریں کہ نظام کو محفوظ طریقے سے باندھ دیا گیا ہے۔

ہماری مصنوعات درج ذیل معیارات کو پورا کرتی ہیں یا اس سے تجاوز کرتی ہیں:

کلیدی سیلنگ پوائنٹس کو بڑھا دیا گیا۔

1. گڑھی والی چھتوں کے لیے اینٹی-سلائیڈنگ ڈیزائن
معیاری ماؤنٹنگ سلوشنز کے برعکس، ہمارے پِچڈ ٹائل روف ماؤنٹنگ سسٹم میں ایک مکینیکل لاکنگ میکانزم ہے جو سولر اری کے بوجھ کو براہ راست چھت کے رافٹرز میں منتقل کرتا ہے، نہ کہ صرف ٹائلوں میں۔ یہ کھڑی چھتوں پر کشش ثقل اور بیرونی قوتوں کی وجہ سے بتدریج پھسلن کو روکتا ہے۔

2. طویل مدتی-کارکردگی کے لیے مواد کی سالمیت
AL6005-T5 ایلومینیم مرکب اور SUS304 سٹینلیس سٹیل سے بنا، تمام اجزاء غیر معمولی سنکنرن مزاحمت اور تناؤ کی طاقت پیش کرتے ہیں۔ خواہ ساحلی نمک کے اسپرے ہو یا صنعتی ماحول میں، آپ کا پِچڈ ٹائل روف ماؤنٹنگ سسٹم دہائیوں تک ساختی سالمیت کو برقرار رکھے گا۔

3. ٹائل کاٹنے کی ضرورت نہیں ہے۔
روایتی ٹائل کی چھت کی تنصیب میں اکثر ٹائلوں کو کاٹنے یا پیسنے کی ضرورت ہوتی ہے تاکہ ہکس کو فٹ کیا جاسکے۔ ہمارا نظام خاص طور پر ڈیزائن کردہ ٹائلوں کے متبادل بریکٹ اور ایڈجسٹ ایبل ہکس کا استعمال کرتا ہے جو اس مرحلے کو ختم کرتے ہیں، مزدوری کا وقت بچاتے ہیں اور چھت کی جمالیات کو محفوظ رکھتے ہیں۔

4. تمام ٹائل کی اقسام کے ساتھ ہم آہنگ
ہسپانوی اور رومن ٹائلوں سے لے کر فلیٹ اور کوروگیٹڈ اسٹائل تک، ہمارا پِچڈ ٹائل روف ماؤنٹنگ سسٹم مٹی، کنکریٹ اور سلیٹ کی چھتوں کے ساتھ ہک کے اختیارات کے ساتھ ہر ایک پروفائل کے لیے موزوں ہے۔



سنگل-پوسٹ PV پروجیکٹ، ریاستہائے متحدہ



سن روم پی وی پروجیکٹ، یورپ



چھت -ماؤنٹڈ PV پروجیکٹ، آسٹریلیا



زرعی پی وی پروجیکٹ، جاپان



زراعت PV ماؤنٹ، آسٹریا



کارپورٹ بڑھتے ہوئے ڈھانچے، یورپ



گراؤنڈ ماؤنٹ ڈھانچہ، جنوب مشرقی ایشیا



گراؤنڈ-ماؤنٹڈ سولر ریکنگ، اٹلی

ہم خریداری کے بعد کیا پیش کرتے ہیں۔

اخراج:غلط تنصیب، زبردستی میجر، غیر مجاز ترمیم

❌ عام غلطیاں جن سے بچنا ہے۔

غلط ہک وقفہ کاری- ہمیشہ انجینئرنگ ڈرائنگ کی پیروی کریں؛ تجویز کردہ مدت سے تجاوز کرنے سے بوجھ کی گنجائش کم ہوجاتی ہے۔

زیادہ سخت کرنے والے بولٹ- ایلومینیم کے دھاگے اتار سکتے ہیں۔ مینوفیکچرر کی تفصیلات کے مطابق ٹارک رینچ سیٹ کا استعمال کریں۔

ٹائل کی تبدیلی کو چھوڑنا- متبادل بریکٹ کے بغیر ٹائلیں اٹھانا کمزور پوائنٹس بناتا ہے۔

✅ پرو ٹپس

کسی بھی ٹائل کو اٹھانے سے پہلے اگر ممکن ہو تو اٹاری سے تمام رافٹر پوزیشنوں کو نشان زد کریں۔

متواتر وقفہ کاری کے لیے ہک ہول کے مقامات کو پہلے سے نشان زد کرنے کے لیے ٹیمپلیٹ بورڈ کا استعمال کریں۔

حادثاتی طور پر ٹوٹنے کی صورت میں فالتو ٹائلیں ہاتھ پر رکھیں۔
